در دنیای پیچیده و پرقدرت صنعت، جایی که جریان های الکتریکی عظیم برای به حرکت درآوردن ماشین آلات و تجهیزات حیاتی به کار می روند، یک قهرمان گمنام اما بسیار مهم وجود دارد: کنتاکتور. این قطعه الکترومکانیکی کوچک، با عملکرد هوشمندانه و قابلیت های بی نظیر خود، نقشی کلیدی در کنترل و حفاظت از جریان برق در صنایع مختلف ایفا می کند.
کنتاکتور

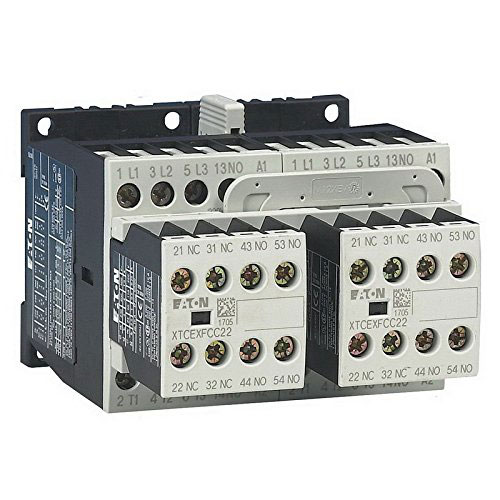

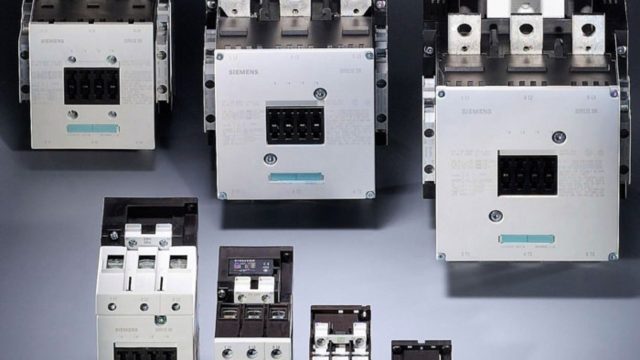

کنتاکتور یک کلید الکترومغناطیسی است که برای قطع و وصل مدارهای الکتریکی با جریان بالا استفاده می شود. این قطعه با استفاده از یک سیم پیچ الکترومغناطیسی، تیغه های فلزی را به حرکت درمی آورد و جریان برق را کنترل می کند. کنتاکتورها در اندازه ها و ظرفیت های مختلفی تولید می شوند و می توانند جریان های بسیار بالا را کنترل کنند.
کنتاکتورها، به عنوان کلیدهای الکترومغناطیسی قدرتمند، از اجزای مختلفی تشکیل شده اند که هر یک نقش حیاتی در عملکرد صحیح و کارآمد این قطعه ایفا می کنند. در ادامه به بررسی دقیق تر اجزای اصلی کنتاکتور می پردازیم:
بوبین (سیم پیچ)
قلب تپنده کنتاکتور، بوبین یا سیم پیچ است. این قطعه از یک هسته آهنی و یک سیم مسی پیچیده شده بر روی آن تشکیل شده است. با عبور جریان برق از سیم پیچ، میدان مغناطیسی ایجاد می شود که باعث جذب هسته آهنی و در نتیجه، حرکت تیغه ها می شود. بوبین ها در ولتاژها و جریان های مختلفی تولید می شوند تا با نیازهای مختلف سیستم های الکتریکی سازگار باشند.
تیغه ها (کنتاکت ها)
تیغه ها وظیفه اصلی قطع و وصل جریان برق را بر عهده دارند. این قطعات فلزی معمولاً از جنس مس یا آلیاژهای مس ساخته می شوند و به گونه ای طراحی شده اند که با تماس کامل با یکدیگر، جریان برق را برقرار کنند و با جدا شدن از یکدیگر، جریان را قطع کنند. تیغه ها در انواع مختلفی مانند تیغه های اصلی، تیغه های کمکی و تیغه های کنترلی وجود دارند که هر یک وظیفه خاصی را بر عهده دارند.
محفظه
محفظه کنتاکتور از جنس مواد عایق مانند پلاستیک یا باکالیت ساخته می شود و وظیفه محافظت از اجزای داخلی کنتاکتور در برابر عوامل خارجی مانند گرد و غبار، رطوبت و ضربه را بر عهده دارد. همچنین، محفظه به ایمنی کاربر در برابر تماس با قطعات برق دار کمک می کند.
کنتاکت های کمکی
کنتاکت های کمکی، کنتاکت های کوچکی هستند که به موازات تیغه های اصلی نصب می شوند و برای کنترل مدارهای فرمان و هشدار استفاده می شوند. این کنتاکت ها می توانند اطلاعاتی مانند وضعیت باز یا بسته بودن کنتاکتور، اضافه بار و خطاهای دیگر را به سیستم کنترل ارسال کنند.
ترمینال ها
ترمینال ها نقاط اتصال سیم های ورودی و خروجی به کنتاکتور هستند. این قطعات معمولاً از جنس مس یا آلیاژهای مس ساخته می شوند و به گونه ای طراحی شده اند که اتصال محکم و قابل اعتمادی را فراهم کنند.
فنر
فنر در کنتاکتور وظیفه بازگرداندن تیغه ها به حالت اولیه (باز) پس از قطع جریان برق از بوبین را بر عهده دارد. این قطعه معمولاً از جنس فولاد ساخته می شود و با نیروی خود، تیغه ها را به حالت اولیه برمی گرداند.
آهنربای دائمی
در برخی از کنتاکتورها، از یک آهنربای دائمی برای نگه داشتن تیغه ها در حالت بسته پس از قطع جریان برق از بوبین استفاده می شود. این امر باعث می شود که کنتاکتور در صورت قطع برق، همچنان در حالت بسته باقی بماند و از قطع ناگهانی جریان برق جلوگیری شود.
کاربردهای کنتاکتور
۱. کنترل موتورهای الکتریکی
یکی از مهم ترین و رایج ترین کاربردهای کنتاکتور، کنترل موتورهای الکتریکی است. این قطعه با قطع و وصل جریان برق، امکان راه اندازی، توقف و تغییر جهت چرخش موتور را فراهم می کند. کنتاکتورها در انواع مختلفی برای کنترل موتورهای AC و DC با توان های مختلف تولید می شوند. در صنایع مختلفی مانند خودروسازی، نفت و گاز، معدن، فولاد و سیمان، کنتاکتورها نقش حیاتی در کنترل موتورهای الکتریکی ایفا می کنند.
۲. کنترل سیستم های روشنایی
کنتاکتورها برای کنترل سیستم های روشنایی بزرگ مانند روشنایی معابر، استادیوم ها، سالن های نمایش، کارخانه ها و ساختمان های تجاری استفاده می شوند. با استفاده از کنتاکتور، می توان روشنایی را به صورت خودکار یا دستی کنترل کرد و در مصرف انرژی صرفه جویی کرد.
۳. کنترل سیستم های گرمایشی و سرمایشی
کنتاکتورها در سیستم های گرمایشی و سرمایشی بزرگ مانند چیلرها، بویلرها، فن کوئل ها و سیستم های تهویه مطبوع مرکزی استفاده می شوند. این قطعه با قطع و وصل جریان برق، امکان کنترل دمای محیط را فراهم می کند و به بهینه سازی مصرف انرژی کمک می کند.
۴. کنترل سیستم های پمپاژ
در صنایع مختلفی مانند آب و فاضلاب، نفت و گاز، پتروشیمی و کشاورزی، از کنتاکتورها برای کنترل پمپ های آب و سایر سیالات استفاده می شود. کنتاکتورها با قطع و وصل جریان برق، امکان راه اندازی و توقف پمپ ها را فراهم می کنند و به کنترل فشار و دبی سیال کمک می کنند.
۵. اتوماسیون صنعتی
کنتاکتورها به عنوان یکی از اجزای اصلی سیستم های اتوماسیون صنعتی، برای کنترل فرآیندهای مختلف استفاده می شوند. به عنوان مثال، در خطوط تولید، کنتاکتورها برای کنترل حرکت نوار نقاله ها، باز و بسته کردن شیرهای برقی و راه اندازی و توقف ماشین آلات استفاده می شوند.
۶. کنترل بانک های خازنی
در سیستم های توزیع برق، از کنتاکتورها برای کنترل بانک های خازنی استفاده می شود. بانک های خازنی برای اصلاح ضریب توان و کاهش تلفات انرژی در شبکه های برق استفاده می شوند. کنتاکتورها با قطع و وصل خازن ها، ضریب توان را در محدوده مجاز نگه می دارند.
۷. حفاظت از تجهیزات الکتریکی
کنتاکتورها با قابلیت قطع سریع جریان در صورت بروز اضافه بار یا اتصال کوتاه، از تجهیزات الکتریکی در برابر آسیب محافظت می کنند. این امر به افزایش طول عمر تجهیزات و کاهش هزینه های تعمیر و نگهداری کمک می کند.
