جرثقیلها از جمله جرثقیل بازویی و سقفی، بهعنوان بخش حیاتی و اساسی در هر پروژه عمرانی محسوب میشوند. در کارهای ساختوساز، استفاده از جرثقیلها باتوجهبه میزان بار قابلحمل و شرایط موجود در محل کار امری ضروری است. بررسی و محاسبه دقیق ظرفیت بار جرثقیل، از اهمیت ویژهای برخوردار است زیرا تأمین ایمنی و اجرای صحیح پروژه را تضمین میکند.
در ادامه ، به بررسی روشهای محاسبه ظرفیت بار جرثقیل و عوامل مؤثر در این محاسبات میپردازیم. از جمله این عوامل میتوان به نوع جرثقیل، ویژگیهای فنی، مواد ساخت و شرایط کاری اشاره کرد. همچنین، دادههای تجربی و معیارهای مهندسی بهمنظور افزایش دقت در تخمین بیشترین میزان تحمل بار مورد بررسی قرار میگیرند.
با مطالعه این مقاله، خوانندگان قادر خواهند بود تا بهترین روشها و راهکارهای محاسبه ظرفیت بار جرثقیل را برای پروژههای خود انتخاب کرده و از ایمنی و کارایی بیشتری برخوردار شوند.

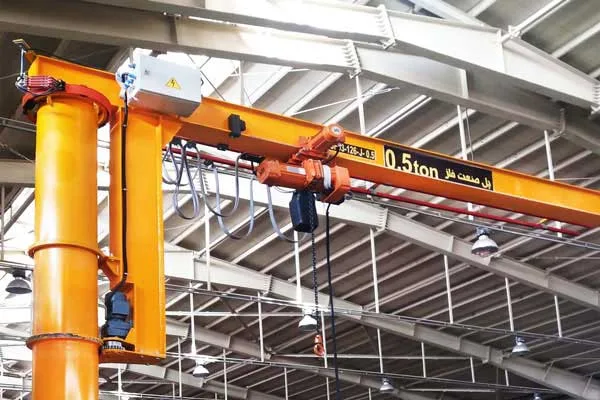

جرثقیل بازویی، یک نگاه جامع
جرثقیلهای بازویی از جمله انواع جرثقیلهایی هستند که از بازوی نصب شده برای بلندکردن، جابهجایی و پایین آوردن مصالح و وسایل استفاده میکنند. این نوع جرثقیل شامل یک ستون است که به دیوار ثابت شده یا روی زمین نصب میشود. این ستون از یک تیر یا تیر افقی پشتیبانی میکند که دارای بالابر متحرک است. بالابر برای بلندکردن یا پایین آوردن بار از غلتک یا چرخ برقی استفاده میکند که زنجیر یا طنابی بهدور آن پیچیده شده است.
غلتک میتواند بهصورت برقی یا پنوماتیک کار کند و همچنین قابلیت کار دستی را نیز دارد. واسطه بالابر معمولاً از زنجیری استفاده میکند، اگرچه این ممکن است یک طناب فیبری یا سیم هم باشد.
اصطلاح جرثقیل بازویی به تمام دستگاههایی اطلاق میشود که دارای یک قطعه چرخشی متصل به یک دکل عمودی هستند و از یک بالابر که بهصورت الکتریکی یا پنوماتیک عمل میکند، پشتیبانی میکنند.
در نوعی از جرثقیلهای مدرن، کابل فلزی محکم در انتهای تسمه پیچ پیچیده میشود و انتهای بالابر معمولاً به قلاب یا الکترومغناطیس و سر دیگر آن به گردان متصل است. در بسیاری از موارد، بالابر میتواند در طول تسمه به سمت بیرون و داخل حرکت کند و حتی انعطافپذیری بیشتری در حرکت را فراهم کند.
استفاده از دستگاه بازویی: اصول اولیه و کاربردها
دستگاههای بازویی از جمله پرکاربردترین سیستمهای جابهجایی و بلندکردن هستند. این دستگاهها به دلیل قابلیت نصب در مکانهای مختلف، از جمله داخلی یا خارجی، بسیار مورداستفاده قرار میگیرند. سیستمهای بازویی مستقل میتوانند در زیرساختهایی مانند پلهای بزرگ یا مناطق باز که نیاز به حمایت از سلولهای کار جداگانه دارند، استفاده شوند.
از دستگاههای بازویی میتوان در محیطهای متنوعی استفاده کرد، از جمله اسکلهها یا بنادر برای بارگیری و تخلیه و همچنین در داخل ساختمانها برای عملیات مونتاژ و ماشینکاری. این دستگاهها میتوانند از چندین قطعه بهصورت موازی استفاده کنند، بهطوریکه فرایند مراحل تقسیم شده را بهبود دهند.
بسیاری از دستگاههای بازویی دارای ویژگیهایی هستند که شامل موارد زیر میشود:
- گستردگی تا ۵۰ اینچ
- ظرفیت تا ۱۵ تن
- چرخش ۳۶۰ درجه
باتوجهبه این ویژگیها، دستگاههای بازویی ابزارهای بسیار مؤثری برای جابهجایی و بلندکردن بار در محیطهای مختلف هستند.
ظرفیت باربرداری جرثقیل، مفهوم، عوامل تأثیرگذار و اهمیت
ظرفیت باربرداری جرثقیل به مقدار وزنی اشاره دارد که یک جرثقیل قادر است با رعایت استانداردهای ایمنی، بدون خطر برای خود و محیط اطراف بار را بلند کند. این مفهوم معمولاً بهصورت تن یا کیلوگرم بیان میشود و در انتخاب و استفاده از جرثقیلها مانند جرثقیلهای بازویی و سقفی، بسیار حائز اهمیت است.
متغیرهای متعددی بر ظرفیت باربرداری جرثقیل تأثیر میگذارند که به برخی از آنها میتوان اشاره کرد:
- نوع جرثقیل: انواع مختلفی از جرثقیلها وجود دارد، از جمله نیم دروازهای، کارگاهی، دروازهای، سقفی، برقی و غیره که هر کدام دارای ظرفیت باربرداری متفاوتی هستند.
- ارتفاع بلندکردن: هرچه ارتفاع بلندکردن بار بیشتر باشد، ظرفیت باربرداری جرثقیل کاهش مییابد.
- فاصله مرکز ثقل بار از نقطه بلندکردن: فاصله بین مرکز ثقل بار و نقطه بلندکردن نیز بر ظرفیت باربرداری تأثیرگذار است، هرچه این فاصله بیشتر باشد، ظرفیت کاهش مییابد.
- شرایط محیطی: عواملی مانند باد و بارش نیز میتوانند بر ظرفیت باربرداری جرثقیل تأثیر بگذارند و آن را کاهش دهند.
ظرفیت باربرداری یا همان میزان تحمل بار جرثقیل، یکی از مؤثرترین عواملی است که باید در نظر گرفته شود تا عملیات بلندکردن بار به طور ایمن و مؤثر انجام شود، بنابراین، اطمینان از اینکه ظرفیت باربرداری جرثقیل با نیازهای کاری هماهنگ است و رعایت ایمنی کارگران و محیط اطراف بسیار حائز اهمیت است.
کاربرد جرثقیل سقفی تک پل
جرثقیل سقفی تک پل، یک ابزار بسیار کارآمد برای جابهجایی بارها در صنایع مختلف است. این نوع جرثقیل، در مقایسه با جرثقیل دو پل، برای ظرفیتهای وزنی کمتر استفاده میشود و بسیار مناسب سالنها و کارگاههای کوچک است. بهویژه درصورتیکه دسترسی به مکانهای محدود و محدودیت در فضا وجود داشته باشد. این جرثقیل برای جابهجاییهای عرضی و طولی بسیار کاربرد دارد و به طور خاص در صنایع کوچک و انبارها مورداستفاده قرار میگیرد.
هرچند که جرثقیل سقفی تک پل به طور عمده در صنایع کوچک مورداستفاده قرار میگیرد، اما این بدان معنا نیست که در سالنهای بزرگ کاربرد ندارد. به دلیل حرکت آزادانهتر کالسکه در این نوع جرثقیل، میتوان آن را در محیطهای بزرگتر نیز بهخوبی استفاده کرد. بهعنوانمثال، در صنایع سنگین، این جرثقیل بهعنوان مکملی برای جرثقیل دو پل در سالنهای بزرگ استفاده میشود و نقش مهمی در جابهجایی بارهای سنگین دارد.
مقایسه ویژگیهای جرثقیلهای سقفی و میزان تحمل بار هرکدام
آشنایی با انواع مختلف جرثقیلهای سقفی از اهمیت بسیاری برخوردار است، زیرا باید بهدقت بررسی شود که در چه شرایطی از هر نوع جرثقیل استفاده کنیم و کدام یک برای محیط و وزن موردنظرمان بهینهتر است. جرثقیلها بر اساس ترکیبات مختلف و هدف تسهیل در جابهجایی بارها به دستههای زیر تقسیم میشوند:

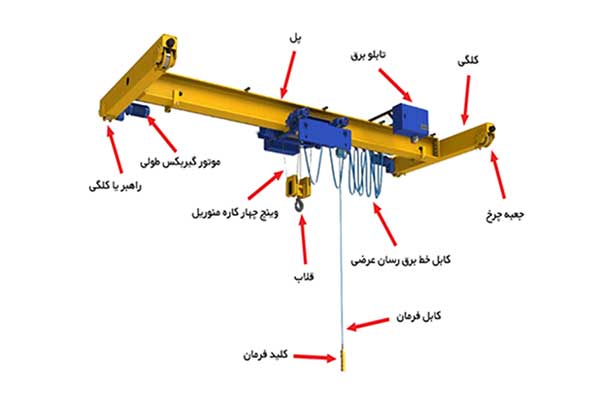

جرثقیل سقفی تک پل آویز
همانطور که از نام جرثقیل سقفی تک پل آویز پیداست، این نوع جرثقیل دارای یک پل است که از دو طرف به راهبر یا کلگی متصل شده است. جرثقیلهای تک پل و دو پل به طور معمول در فضاهای بسته نصب میشوند. این جرثقیلها از مزایایی همچون کاهش هزینه نسبی، طراحی سادهتر و نصب سریعتر برخوردارند. باتوجهبه وزن نسبتاً سبکتر نسبت به جرثقیلهای دو پل، برای جابهجایی بارهایی که وزن کمتری دارند مناسب هستند. جرثقیل تک پل برای بارهایی تا وزن ۱۰ تن مناسب است.

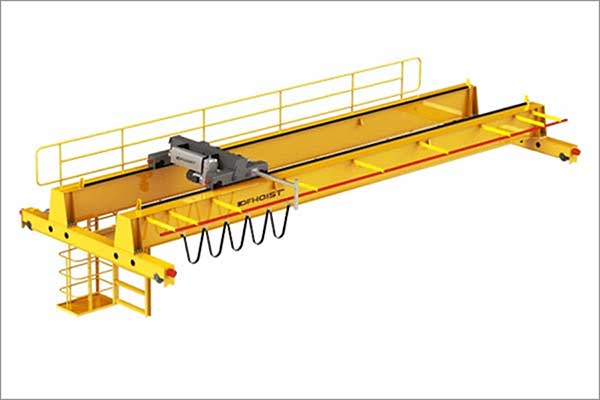

جرثقیل سقفی دو پل
در جرثقیل سقفی دو پل از دو تیر نگهدارنده استفاده میشود که باعث میشود تحمل بار بیشتری داشته باشد. این نوع جرثقیل تا وزن ۱۰۰ تن را میتواند تحمل کند، بااینحال، این وزن تحت شرایط خاصی مانند مدیریت ارتفاع و استفاده از موتوری مناسب قابلتحمل است. از ویژگیهای این نوع جرثقیل میتوان بهسرعت و قدرت بالا و ایمنی بیشتر اشاره کرد، اما باید در نظر داشت که هزینه اجرایی آن نسبت به جرثقیل تک پل بیشتر است.
جمعبندی
آشنایی با انواع مختلف جرثقیلهای سقفی از اهمیت بسیاری برخوردار است. جهت استفاده بهینه از این تجهیزات، مهم است که از نوع مناسب جرثقیل برای شرایط خاصیتان استفاده کنید.
جرثقیل سقفی تک پل، با ساختار سادهتر و هزینه نسبتاً کمتر، برای بارهایی با وزن تا ۱۰ تن مناسب است، بهویژه در فضاهای کوچک و سالنهای با دهانه محدود. از طرف دیگر، جرثقیلهای سقفی دو پل باقدرت و تحمل بار بالاتر، برای بارهای سنگینتر و با وزن بیشتر تا ۱۰۰ تن مناسب هستند، اما هزینه اجرایی بیشتری دارند. با درنظرگرفتن نیازهای محیطی و وزن بار، انتخاب مناسب بین این دو نوع جرثقیل سقفی، کاربردهای مختلفی را در صنایع و کارگاهها فراهم میکند و امکانات مناسبی برای جابهجایی بارها فراهم میآورد.
